首页>>新闻中心

怎样选择钢纤维原材料

2021-02-02 11:26:20

  钢纤维原材料的选择.钢纤维的品种主要分为4类:钢丝纤维,剪切纤维,熔抽纤维,铣削纤维.选择合适的钢纤维品种,对试验的成功与否有着重要的意义.由于钢纤维砼破坏时,大都是纤维被拔出而不是拉断,因此,改善纤维与基体间的粘结强度是改善纤维增好效果的主要控制因素之一。

  钢纤维的方法有3种:

  1. 增加纤维的粘结长度(即长径比),但纤维太长易起球,影响和易性和施工,太细易弯折,长径比宜在40-100之间.

  2. 改善基体对钢纤维的粘结性能.

  3. 改善纤维形状,增加纤维与基体间的摩阻和咬合力. 根据上面三种方法,我们对四种纤维做了列表比较,从表中可看出铣削纤维有着较佳的综合性能,它是80年代研制成功且目前发展迅速的一种钢纤维,它可降低钢纤维用量,防止结球,易于施工,因此,我们选择纤维。

  每立方砼掺钢纤维45kg,粘聚性好,但由于钢纤维用量大,砼流动性较差,施工性能较难保证. 每立方砼掺钢纤维40kg,砼和易性良好,流动性有较大改善,能适应施工要求. 每立方砼掺钢纤维35kg,砼和易性良好,流动性良好,但用水量还可进行适当调整. 根据上述试验,可见钢纤维掺量与试件抗折强度同步变化,每立方砼35kg,40kg掺量均能满足配合比设计要求,且施工性能较佳,如早期强度要求较高,可考虑45kg掺量. WL-1外加剂可适应此配合比. 砼坍落度大小,与钢纤维掺量成反比, 西安地毯清洗选用铣销纤维后,减少了钢纤维掺量,坍落度有了较大改善. 为保证砼有较好流动性,且不损伤抗折性能,砂率宜在38%-40%之间.故确立基准配合比如下:单位:kg/m C:339 SF:35~45 外加剂用WL-1 其中用水量宜根据钢纤维掺量做适当调整.

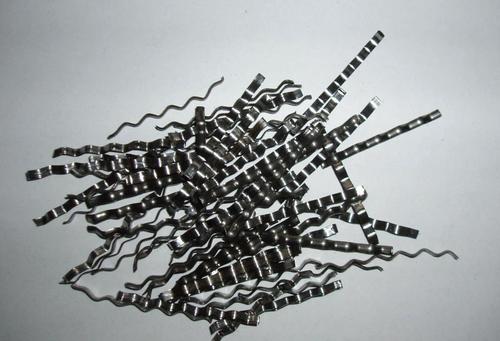

钢纤维
