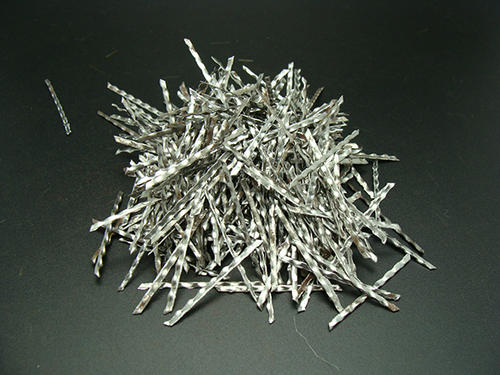

首先来说，钢纤维在外形上分为：铣削型就是我们常说的波浪、波纹型的，还有剪切型及端钩型，哑铃型等等，另外在材质上还有聚丙烯短纤维这些都是工程上常用到的几种，它们的尺寸一般在28-50mm之间，最常见的还是37mm用量比较多的，包装呢是25kg/袋，用厚的钢纤维纸袋包装的，方便我们计算数量和价格之类的。那么桥梁伸缩缝混凝土如何选择用哪种钢纤维呢?下面为大家讲述。

　　普通钢纤维混凝土的纤维体积率在1%-2%之间，较之普通混凝土，抗拉强度提高40%-80%，抗弯强度提高60%-120%，抗剪强度提高50%一100%，抗压强度提高幅度较小，一般在0-25%之间，但抗压韧性却大幅度提高。

　　钢纤维混凝土是在普通混凝土中掺入乱向分布的短钢纤维所形成的一种新型的多相复合材料。这些乱向分布的钢纤维能够有效地阻碍混凝土内部微裂缝的扩展及宏观裂缝的形成，显著地改善了混凝土的抗拉、抗弯、抗冲击及抗疲劳性能，具有较好的延性。

　　现代施工工艺中，逐渐采用湿喷钢纤维混凝土，目前使用长20~40mm厚0.5mm的钢纤维。其优点是：1)5%~10%的回弹率，比干喷低得多;2)不产生钢纤维的回弹，使用40mm的钢纤维时，也能控制回弹;3)混凝土质量均一，通常可达到55MPA的强度，特殊作业时，可达到100MPA;4)环境条件好，粉尘少;5)作业安全;6)水灰比小，透水性低;7)不需要防腐蚀处理，可防止电解和加速腐蚀。

　　投料要求：

　　1. 现将钢纤维及粗骨料投入拌和机拌30秒，使钢纤维分散在石子中，不致团结

　　2. 再将砂及水泥投入拌和机干搅拌30秒.

　　3. 再在转动着搅拌机中加水，并再搅拌3分钟左右.

　　压实：

　　搅拌可以按以下的顺序进行：

　　1. 一般的搅拌站有大有小，但基本功能都是一致的，所以钢纤维加入的程序也要基本一致。

　　2. .在传输带上，一般先递入料斗的是干砂，石，按设计比例先递入搅拌斗。

　　3. 在干料中加入适量的钢纤维(钢纤维的加入量根据设计要求，详见使用配比)。

　　4. 当砂、石、钢纤维全部倒入料斗后，就可以进行干拌(千万不要加水)，一般干搅一分钟至二分钟即可。

　　5. 再加水进行(适量水)进行混凝土搅拌(请注意水的掺量切勿过量，否则钢纤维容易结团)

　　6. 将拌和好的钢纤维水泥混凝土装车，就可以运到施工现场使用了。

　　7. 铺装过程可以使用大型机械，也可以手工铺装，这与普通混凝土铺装相同。

　　8. 铺装完毕后须用压实机振动压实，不留泡或砂眼，要保证混凝土的实在。

　　9. 最后对混凝土表面进行平整，人工与机械均可。注意不要将钢纤维露到表面来。
